  5. R32Cシリーズ

R32Cシリーズ

リレーターミナルねじ式リレーターミナル

1a、5Aリレー搭載 32点MILコネクタターミナル
接点保護回路によりリレーが長持ち

特長

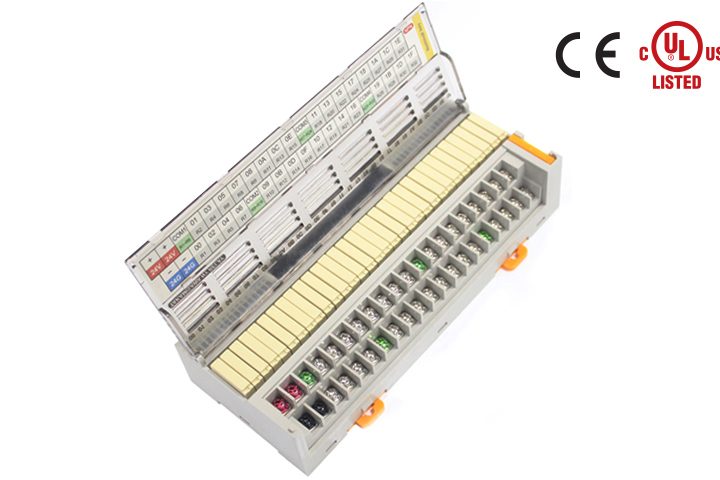

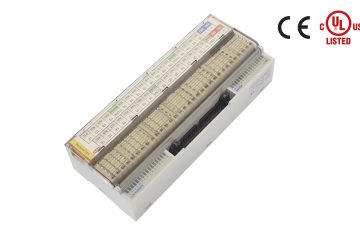

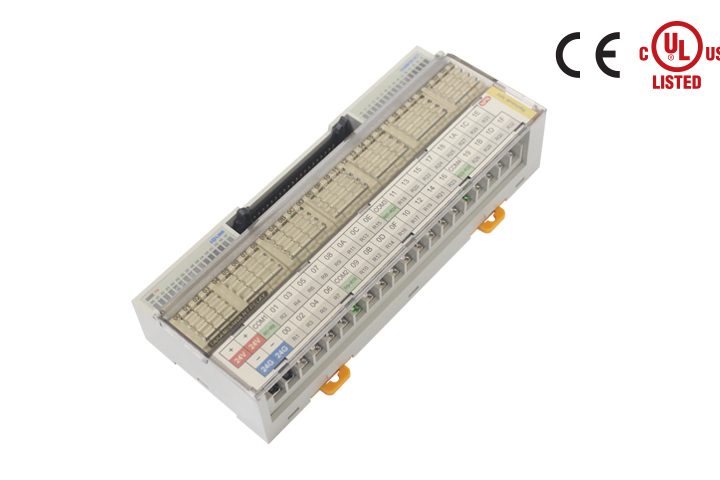

超小型32点リレーターミナル

◎32点ながら、174.0㎜ x 70.0㎜ x 39.5㎜(接点保護回路付きは52.5㎜)を実現

長寿命型および経済型の2機種ラインナップ

◎誘導性負荷、開閉頻度やノイズが多い負荷に適した長寿命型TAKAMISAWA NYPリレー
◎コストを意識した経済型PANASONIC PA-Nリレー

優れた安全性と高寿命化に貢献

◎接点保護回路搭載品：接点開閉時に発生するアーク等から接点を保護し、リレーを長持ちさせます
◎コイル側にサージ吸収回路を搭載し、コントローラ回路保護と誤作動を防止

便利な機能

◎接点動作確認用LEDが付いており、動作状態の確認が容易
◎レールに取付出来る構造で作業が容易
◎リレー交換工具が付属しており、維持/保守が容易

CAD図面

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		接点保護回路サイズ
(W x D x H ㎜)		取付方法認証
R32C-YNTTAKAMISAWA
NY-24W-K		32点
(1a x 32)		24VDCコネクタ
MIL-C-83503準拠品(40Pin)		ねじ式端子台NPN8点コモン無し174.0 x 70.0 x 39.5DINレール取付CE
R32C-YPTPNP
R32C-YNT-ULTAKAMISAWA
NYP-24W-K		NPNUL
R32C-YPT-ULPNP
R32C-NS5A-40PPANASONIC
APAN3124		NPNCE , UL
R32C-PS5A-40PPNP
R32C-YNT-VTAKAMISAWA
NY-24W-K		NPN有り174.0 x 70.0 x 52.5---
R32C-YPT-VPNP
R32C-YNT-VUTAKAMISAWA
NYP-24W-K		NPNUL
R32C-YPT-VUPNP
R32C-NS5A-VPANASONIC
APAN3124		NPN
R32C-PS5A-VPNP

リレー仕様

項目NY-24W-KNYP-24W-KAPAN3124
接点接点構成1a
接点容量5A 250VAC
5A 30VDC
最大通電電流5A
最大開閉電圧270VAC
125VDC		250VAC
110VDC
コイル定格電圧24VDC
感動電圧16.1VDC以下16.8VDC以下
開放電圧2.4VDC以上1.2VDC以上
コイル抵抗(±10%)4,800Ω5,236Ω
定格消費電力120mW110mW
耐サージ電圧(接点-コイル間)5,080V6,000V
耐電圧(接点-コイル間)3,000VAC 1分間

一般仕様

定格接点容量(CE)5A 250VAC
5A 30VDC
定格接点容量(UL)3A 250VAC
3A 30VDC
(8A/COM)
ケースModified PPO
保護カバーPolycarbonate
基板Epoxy 1.6t / 2oz
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3 x 6L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと

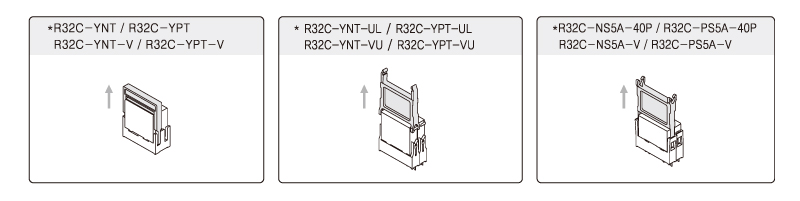

■ リレー交換方法

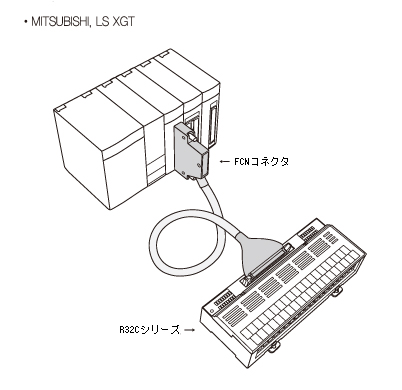

■ PLC接続例
■ 適合端子

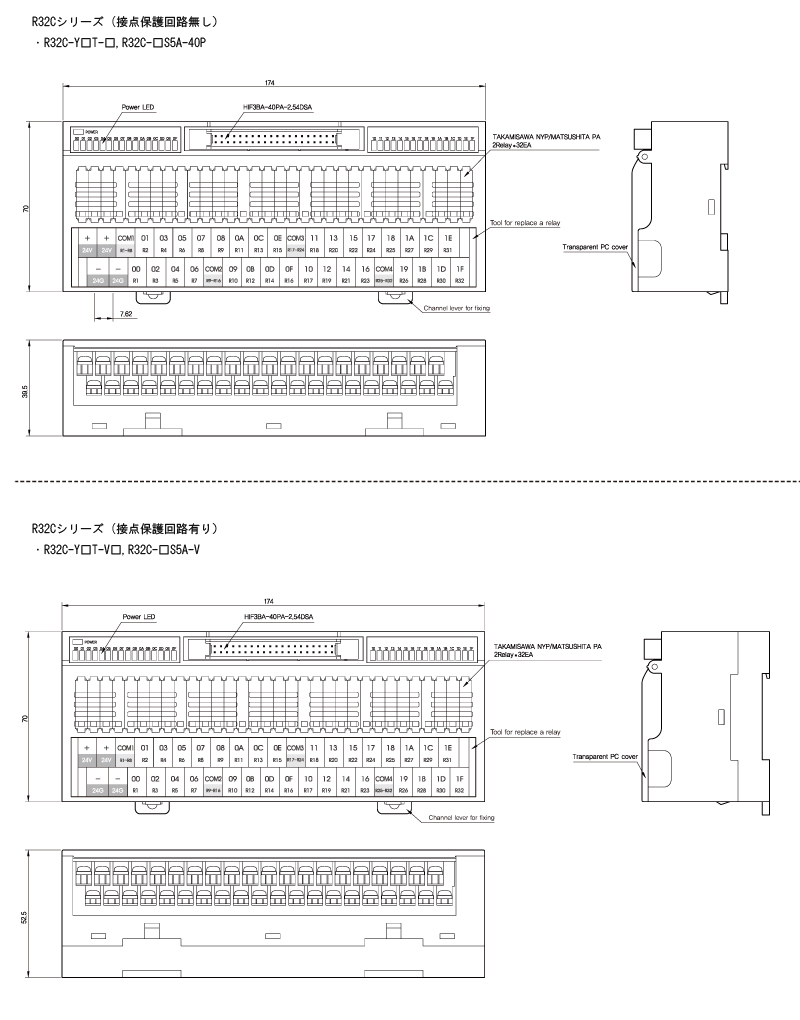

外形寸法図

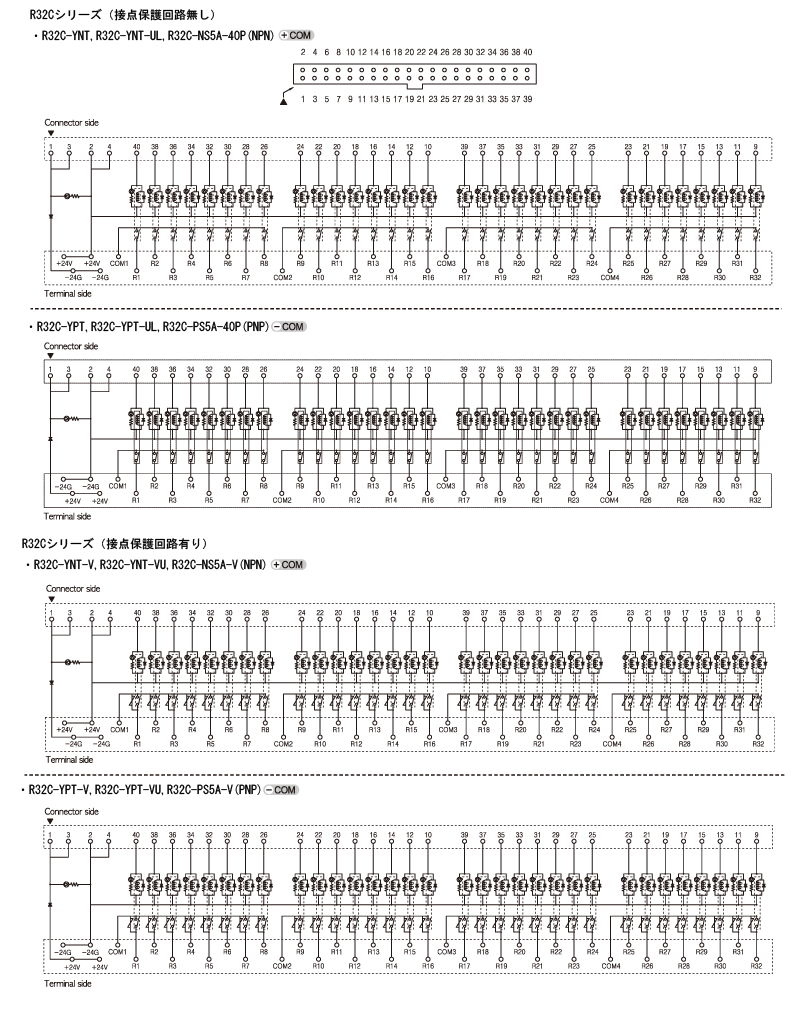

結線図
