  5. R4G-24V

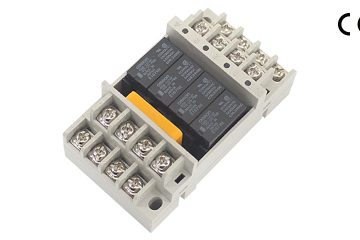

R4G-24V

リレーターミナルねじ式リレーターミナル

1a、5Aリレー搭載 4点ターミナル
誘導性負荷に強いOMRON G6Bリレー採用

特長

誘導性負荷に強いOMRON G6Bリレー搭載

◎誘導性、容量性負荷に強い長寿命型リレー
◎接点材料にAgSnlnが使用されており、サージ電圧に強い

優れた安全性と高寿命化に貢献

◎コイル側にサージ吸収回路を搭載し、コントローラ回路保護と誤作動を防止

便利な機能

◎接点動作確認用LEDが付いており、動作状態の確認が容易
◎レールおよび基盤に取付出来る構造で作業が容易
◎付属のショートバーで配線が容易

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		付属品サイズ
(W x D x H ㎜)		取付方法
R4G-24VOMRON
G6B-1174P-FD-US DC24V		4点
(1a x 4)		24VDCねじ式端子台ねじ式端子台独立独立4Pショートバー
x 2		43.6 x 77.4 x 33.4ねじ締結
DINレール取付

リレー仕様

項目G6B-1174P-FD-US DC24V
接点接点構成1a
接点容量5A 250VAC
5A 30VDC
最大通電電流5A
最大開閉電圧380VAC
125VDC
コイル定格電圧24VDC
感動電圧16.8VDC以下
開放電圧2.4VDC以上
コイル抵抗(±10%)2,880Ω
定格消費電力200mW
耐衝撃電圧(接点-コイル間)6,000V
耐電圧(接点-コイル間)3,000VAC 1分間

一般仕様

ケースModified PPO
保護カバーPolycarbonate
基板Epoxy 1.6t / 2oz
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3.5 x 8L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子
■ リレー交換方法

外形寸法図

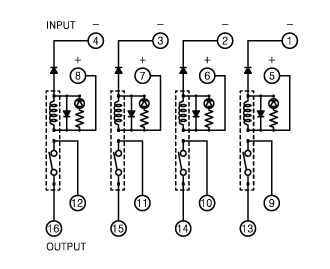

結線図
