  5. R16Aシリーズ

R16Aシリーズ

リレーターミナルねじ式リレーターミナル

1c、10Aリレー搭載 16点MILコネクタターミナル
重負荷駆動に最適なSAMWON SHNリレー採用

<注意>　PANASONIC NHリレーの生産終了に伴い、2021年4月生産分よりSAMWON SHNリレーへ変更致します。

特長

SAMWON SHNパワーリレー搭載

◎接点定格電流10A/AC250V、10A/DC30Vで大型ソレノイドバルブ等、重負荷駆動に最適

大型リレーに適した安全設計

◎接点部に真鍮(0.8t)製伝導板を使用しており、10Aの接点容量を実現

便利な機能

◎接点動作確認用LEDが付いており、動作状態の確認が容易
◎レールに取付出来る構造で作業が容易
◎内蔵レバーによりリレー交換が容易
◎付属のショートバーで配線が容易

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		付属品サイズ
(W x D x H ㎜)		取付方法
R16A-NC-DC24VCSAMWON
SHN12324		16点
(1c x 16)		24VDCコネクタ
MIL-C-83503準拠品(20Pin)		ねじ式端子台NPN独立4Pショートバー
x 4		236.0 x 77.0 x 67.0DINレール取付
R16A-PC-DC24VCPNP

リレー仕様

MODELSHN12324
ContactArrangement1c
Nominal swiching capacity
(resistive load)		10A 250VAC
10A 30VDC
Max. switching voltage250VAC
30VDC
Max. switching power3,000VA , 360W
CoilNominal voltage24VDC
Pick-up voltage75% max. of Rated voltage
Drop-out voltage10% min. of Rated voltage
Coil resistance1,100Ω
Nominal operating powerApprox. 0.53W
Max. allowable voltage110% max. of Rated voltage
Initial breakdown voltage between contact and coil5,000VAC/min

一般仕様

ケースModified PPO
保護カバーPolycarbonate
基板(リレーコイル側)Epoxy 1.6t
導電板(接点側)C2680 0.8t/C2100 0.3t
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3.5 x 10L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子
■ リレー交換方法

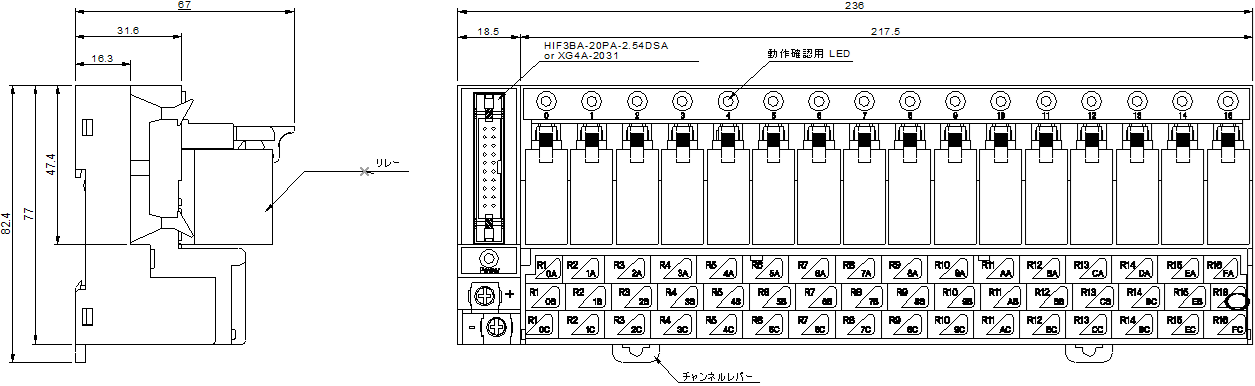

外形寸法図

結線図
