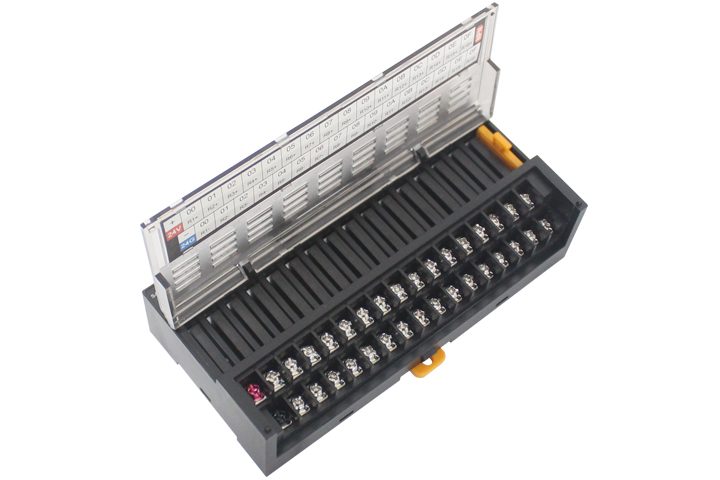

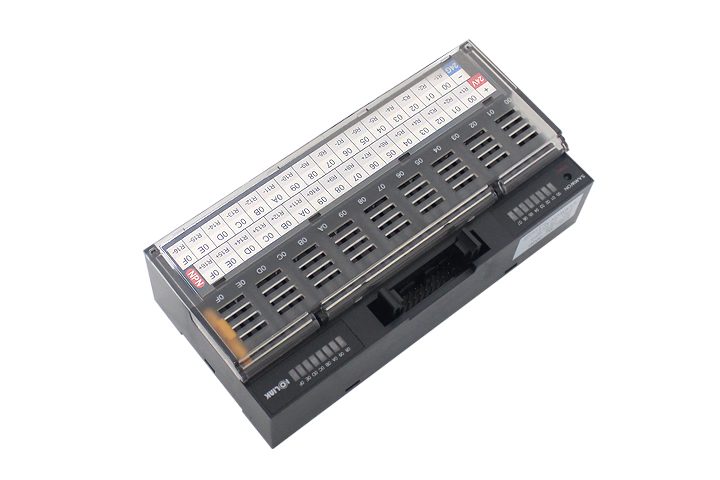

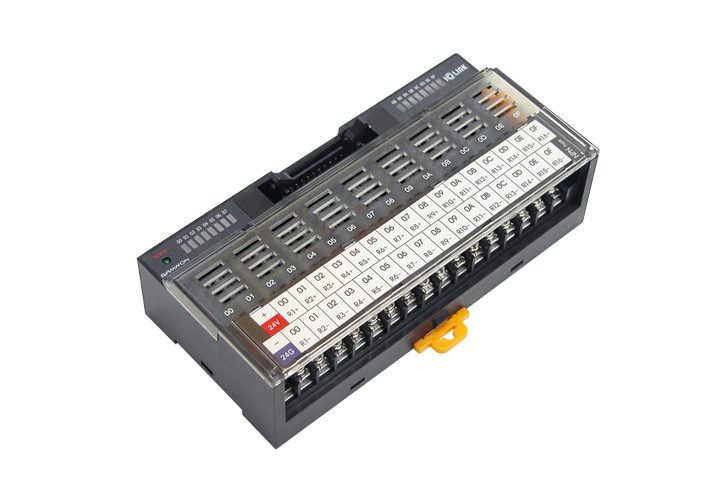

S16Cシリーズ
リレーターミナルねじ式リレーターミナル（無接点リレー）
PhotoMOSリレー搭載 16点MILコネクタターミナル
NPN(+COM)/PNP(-COM)の2機種ラインナップ
(リレー定格負荷容量 2.7A/60V)
特長
PANASONIC AQZ202Dリレー搭載
使用環境に応じた幅広い用途
便利な機能
モデル一覧
| Model | 搭載リレー | I/O点数 | コイル 定格電圧 | 結線方式： 入力側 （リレーコイル側） | 結線方式： 出力側 （接点側） | コモン状態： 入力側 （リレーコイル側） | コモン状態： 出力側 （接点側） | 付属品 | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|---|---|---|
| S16C-NC-202D | PANASONIC AQZ202D | 16点 (1a x 16) | 5~24VDC | コネクタ MIL-C-83503準拠品(20Pin) | ねじ式端子台 | NPN | 独立 | 8Pショートバー x 2 | 143.6 x 70.0 x 39.5 | DINレール取付 |
| S16C-PC-202D | PNP |
リレー仕様
| 項目 | AQZ202D | ||
|---|---|---|---|
| 入力側 | 入力電圧 | 30V | |
| 入力逆電圧 | 5V | ||
| 許容損失 | 300mW | ||
| 動作電圧 | 最小 | 1.4V | |
| 最大 | 4V | ||
| 復帰電圧 | 最小 | 0.8V | |
| 最大 | 1.3V | ||
| 出力側 | 負荷電圧(ピークAC) | 60V | |
| 連続負荷電流 | 2.7A | ||
| ピーク負荷電流 | 9.0A | ||
| 出力損失 | 1.6W | ||
| 全許容損失 | 1.6W | ||
| 耐電圧 | 2,500Vrms | ||
| 伝達特性 | 動作時間 | 最小 | 5.8ms |
| 最大 | 10.0ms | ||
| 復帰時間 | 最小 | 0.2ms | |
| 最大 | 3.0ms | ||
一般仕様
| ケース | Modified PPO |
|---|---|
| 保護カバー | Polycarbonate |
| 基板 | Epoxy 1.6t / 2oz |
| 適合電線 | AWG22~16 (1.5㎟/MAX) |
| ねじ規格 | M3 x 6L |
| 締付トルク | 7~8Kgf・cm (0.68~0.78N・m) |
| 使用周囲温度 | -10℃~+50℃ 但し、結露がないこと |
■ 適合端子
■ リレー交換方法

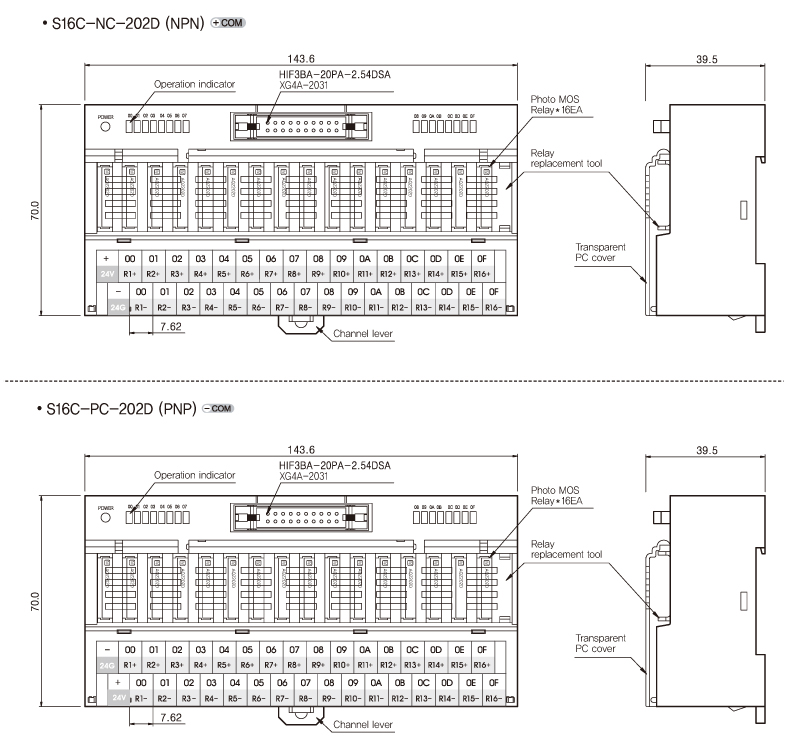

外形寸法図

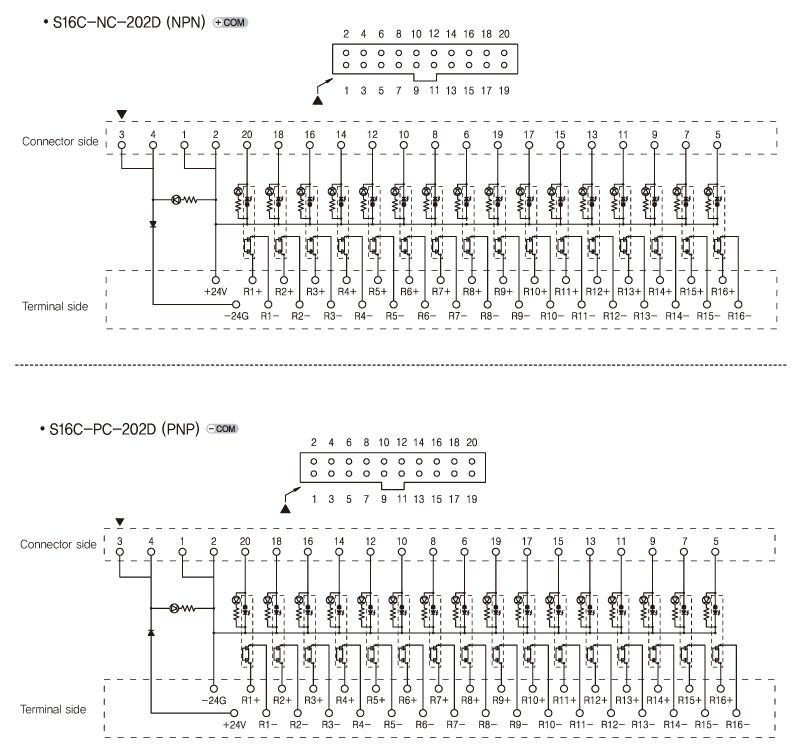

結線図
