R16Wシリーズ
リレーターミナルねじ式リレーターミナルねじ式リレーターミナル（無接点リレー）

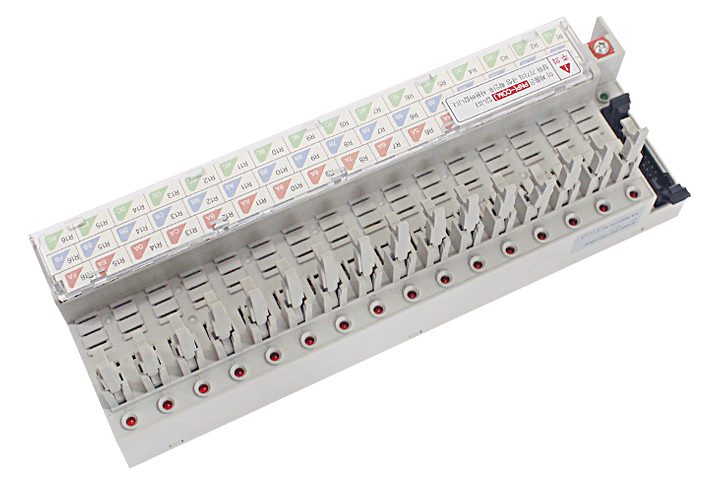

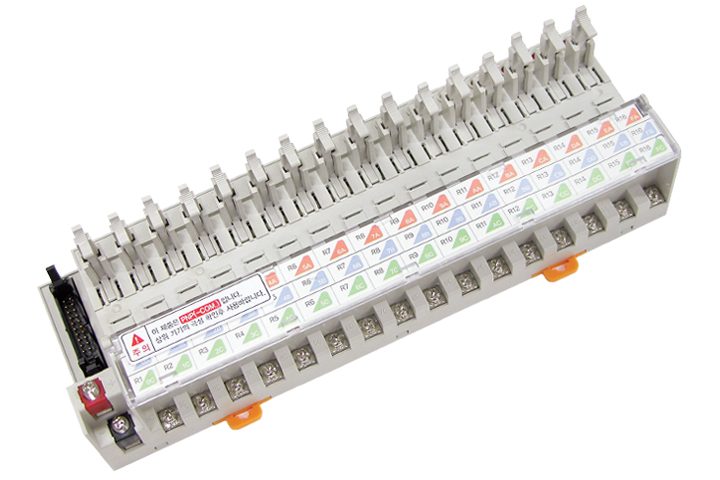

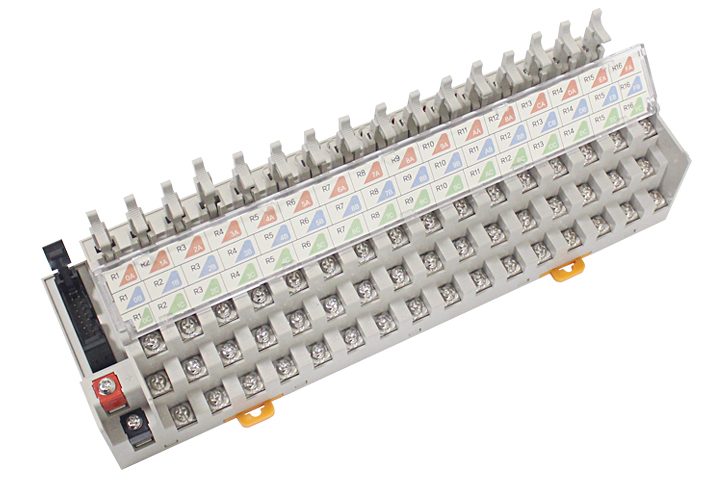

用途に応じてリレーを選択できる16点リレーターミナル
(リレー別売)
特長
多様なリレーを搭載可能
PLC、NC、その他コントローラのI/O出力に最適
便利な機能
モデル一覧
| Model | I/O点数 | コイル 定格電圧 | 結線方式： 入力側 （リレーコイル側） | 結線方式： 出力側 （接点側） | コモン状態： 入力側 （リレーコイル側） | コモン状態： 出力側 （接点側） | 付属品 | サイズ (W x D x H ㎜) | 取付方法 | 搭載可能リレー (リレー別売) |
|---|---|---|---|---|---|---|---|---|---|---|
| R16W-NC-DC24VC | 16点 (1c x 16) | 24VDC | コネクタ MIL-C-83503準拠品(20Pin) | ねじ式端子台 | NPN | 独立 | 4Pショートバー x 4 | 236.0 x 77.0 x 67.0 | DINレール取付 | SAMWON CM-Z202D SAMWON CM-G22124 PANASONIC AHN12024 OMRON G2R-1-S DC24V |
| R16W-PC-DC24VC | PNP |
搭載可能リレー（リレー別売）
| 区分 | MODEL | 入力電圧 | 定格負荷 |
|---|---|---|---|
| PhotoMOSリレー | SAMWON CM-Z202D | 5~30VDC | 2.7A 60VAC以下 |
| SSR | SAMWON CM-G22124 | 19.2~28.8VDC | 2.0A 75~264VAC |
| 無接点リレー | OMRON G2R-1-S DC24V | 24VDC | 10A 250VAC 10A 30VDC |
一般仕様
| 最大通電電流 | 10A | |
| 耐電圧 | コネクタ-端子間 | 4,000VAC 1分間 |
| 接点間 | 2,000VAC 1分間 | |
| コネクタ間 | 250VAC 1分間 | |
| 絶縁抵抗 | 1,000MΩ (500V) | |
| コイルサージ吸収素子 | Diode 1A/400V | |
| 電源逆接続防止素子 | Diode 1A/400V | |
| 適合電線 | 1.65㎟/MAX | |
| ねじ規格 | M3.5 x 10L | |
| 締付トルク | 7～8Kgf・cm (0.68～0.78N・m) |
|
| 使用周囲温度 | -10℃~+50℃ (但し、結露のないこと) |
|
| ケース | Modified PPO | |
| 保護カバー | Polycarbonate | |
| 基板(リレーコイル側) | Epoxy 1.6t | |
| 導電板(接点側) | C2680 0.8t/C2100 0.3t | |
■ 適合端子
■ リレー交換方法

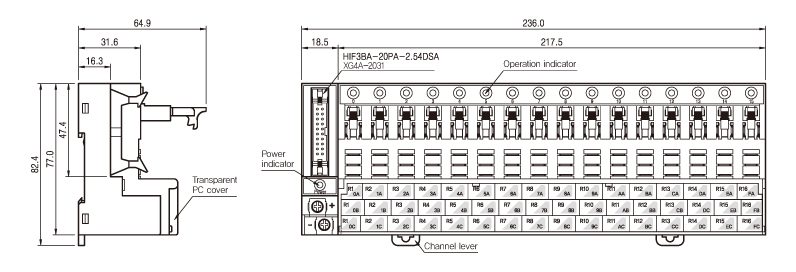

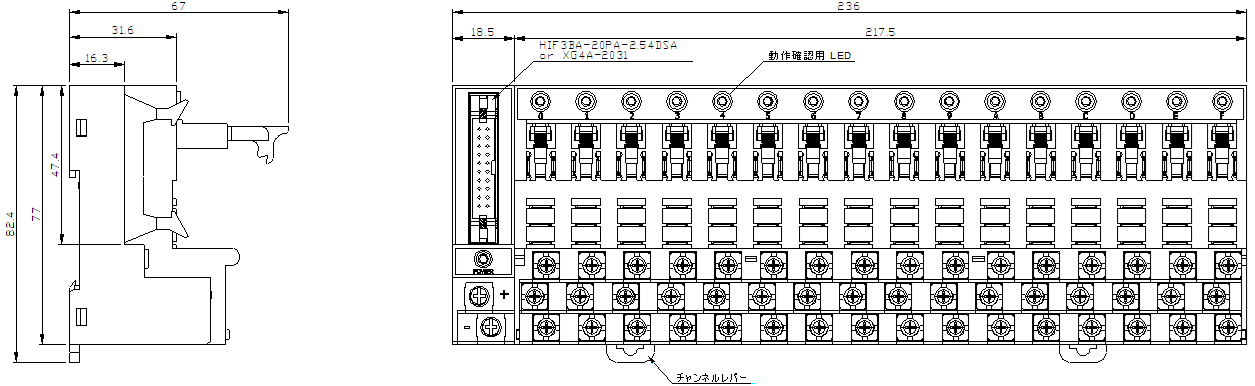

外形寸法図

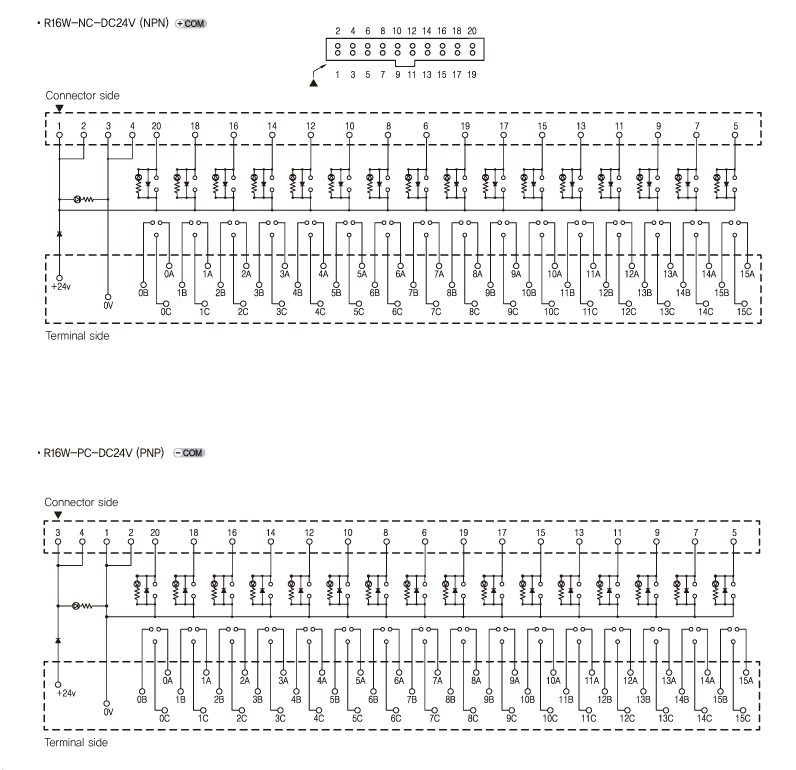

結線図
