  5. TGFシリーズ

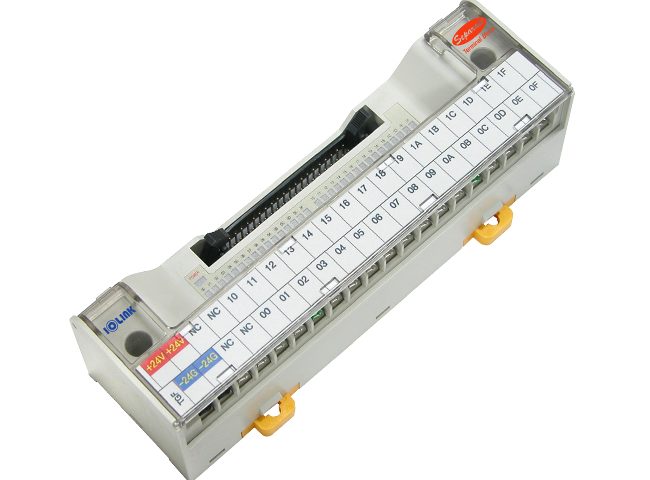

TGFシリーズ

インターフェイス端子台ねじ式端子台

動作確認用LED搭載 端子台分離型(7.0㎜Pitch)

特長

端子台分離型インターフェイス端子台

◎製品交換時に配線を解体せずに端子部分のみ分離し交換ができるため作業および保有メンテン餡巣が簡単

動作表示LED搭載

◎コントローラとI/O間の距離が遠く信号の送受信確認が難しい環境でも簡単にLED点滅で状態を確認できる機能付き

耐環境性・安全性に優れる

◎PCBが外部に露出することない一体型　粉塵・水気等、電気的に安全な構造
◎外部ケースは難燃性材質を使用

I/O チェックが頻繁に要求されるシステムおよびリモートI/Oに最適

モデル一覧

型式I/O点数コモン極数実装コネクタケーブル側コネクタ製品寸法取付方法
TGF-1H40L-N32点NPN ”+”HIF3BA-40PA-2.54DSAHIF3BA-40D-2.54R163.0*49.5スクリュー締結
DIN Rail(channel)
XG4A-4031XG4M-4030
TGF-1H40L-PPNP ”-”HIF3BA-40PA-2.54DSAHIF3BA-40D-2.54R
XG4A-4031XG4M-4030

一般仕様

定格電圧12~24V DC
定格電流1A
絶縁抵抗100MΩ以上
(DC 500V)
耐電圧AC 500V 1min
適合電線1.5㎟/MAX
ねじ規格M3 x 6L
締付トルク7~8Kgf・㎝（0.68~0.78Nm)
動作表示I/O: LED(Red) /電源：LED(Green)
LED定格24V DC : 100mA max./Point
端子台Modified PPO
保護カバーPolycarbonate
基板Epoxt 1.6t
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子

端子台交換方法

左右のボルトをドライバーで緩めて端子台を取り出すと分離でき、分離の逆順で端子台をポケットに入れて左右のボルトをドライバーで締めると実装完了です。
注意) 交換の際、ボルトを完全に締めないと接続の不良の原因になります。

外形寸法図

結線図
