SPS35-M8/9*M4-□
SPSシリーズ (配線型)
ピッチ：35mm、出力側：M4ネジ x 9点
定格容量：600V/150A
特長
省スペース・作業工数削減
作業時の安全性を向上
モデル一覧
| モデル | 定格容量 | ピッチ | 定格(IEC電線) 入力側 | 定格(IEC電線) 出力側 | 端子ネジ 入力側 | 端子ネジ 出力側 | Windowオプション | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|---|---|
| SPS35-M8/9*M4 | UL：600V 150A CE：600V 150A | 35mm | 50㎟（150A） | 2.5～4㎟（合計150A以下） | M8 x 1ea | M4 x 9ea | 基本 | 35.0 x 102.0 x 60.0 | ネジ締結 DINレール取付 |

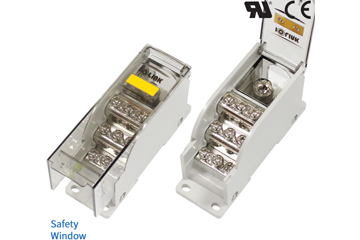

| SPS35-M8/9*M4-S | Safety Window | 35.0 x 116.0 x 60.0 |
ワイヤの断面積別定格電流（IEC規格）
| 断面積 ㎟ | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 |
| AWG/kcmil | 17 | 16 | 14 | 12 | 10 | 8 | 6 | 4 | 2 | 0 | 00 |
| 定格電流(A) | 13.5 | 17.5 | 24 | 32 | 41 | 57 | 76 | 101 | 125 | 150 | 192 |
一般仕様
| ケース | Modified PPO |
| 保護カバー | Polycarbonate |
| 導電板 | Brass / Nickel-Plated |
| 使用周辺温度 | -25℃ ～ +55℃ (結露がないこと) |
| 温度上昇 | 導電金具の温度上昇値45℃以下 |
| 耐電圧 | 2,500V 1min |
端子ネジ仕様
・入力側仕様
| 電線 | AWG8~1 |
| ネジ | M8 |
| ネジ頭 |  |
| トルク | 8N-m |
・出力側仕様
| 電線 | AWG14~12 |
| ネジ | M4 |
| ネジ頭 | ⊕PH2 |
| トルク | 1.4N-m |
| 適合圧着端子 |  |
外形寸法図
・SPS35-M8/9*M4
・SPS35-M8/9*M4-S
