  5. SPD35-6*M5-□

SPD35-6*M5-□

SPDシリーズ (ブレーカー直結型)

ピッチ：35mm、出力側：M5ネジ x 6点
定格容量：600V/150A

特長

省スペース・作業工数削減

◎ブレーカーと直結でき、ブレーカーフレーム(250AF)と同一幅で空間節約を実現
◎ネジ締結取付が可能で、設置およびメンテナンスが容易
◎様々なカラーコードプレートが付属しており、ユーザーの用途に応じて設置可能

作業時の安全性を向上

◎ターミナル滑り止めＶ溝により脱落しづらい
◎入力側に保護カバー装着

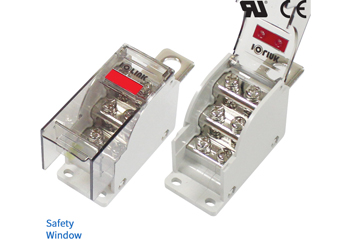

◎Hinge型Window構造により配線が容易で、Safety Windowタイプは電気的な安全性をさらに向上させます

モデル一覧

モデル定格容量ピッチ適用フレーム
(LSIS基準)		定格(IEC電線)
※1		分岐側端子ネジWindowオプションサイズ ※2
(W x D x H ㎜)		取付方法
SPD35-6*M5UL：600V 150A
CE：600V 150A		35mm250AF4～16㎟（合計150A以下）M5 x 6ea基本35.0 x 69.0(98.0) x 60.0ネジ締結
SPD35-6*M5-SSafety Window35.0 x 83.0(112.0) x 60.0

※1 双式結線はケーブル外形がΦ6.5以下のときに可能です。
※2 括弧内の寸法はブスバーを含めた寸法です。

SPD/BPDシリーズと主要ブレーカー間の選定一覧

モデル定格容量適用ピッチMCCBメーカー適用ブレーカー
SPD25-6*M4(-S)
SPD25-3*M5(-S)		75A以下25㎜FUJI ELECTRICBW32AAG / BW32SAG / BW50AAG / BW50EAG / BW50SAG / BW50RAG / BW100EAG ※
SPD30-6*M5(-S)
SPD30-3*M6(-S)		100A以下30㎜FUJI ELECTRICBW50HAG / BW125JAG / BW125RAG / BW125HAG
三菱電機NF125-CV / NF125-SV / NF63-HRV / NF125-HV
DSN125-CV / DSN125-SV
NV125-CV / NV125-SV / NV125-HV
SPD35-9*M4(-S)
SPD35-6*M5(-S)
SPD35-5*M6(-S)		150A以下35㎜FUJI ELECTRICBW250EAG / BW250JAG / BW250RAG / BW250HAG
SPD35L-9*M4(-S)
SPD35L-6*M5(-S)
SPD35L-5*M6(-S)		250A以下
三菱電機NF125-SEV / NF125-HEV / NF125-RV / NV125-SEV / NV125-HEV
NF250-SV / NF250-HV / NF250-CV / NF250-RV / NF250-SEV / NF250-HEV
DSN250-CV / DSN250-SV / NV250-SEV / NV250-HEV
BPD35-M5R
BPD35-M5L

※50A以下だけ適用可能です。

ワイヤの断面積別定格電流（IEC規格）

断面積 ㎟11.52.54610162535507090120
AWG/kcmil17161412108642000000250kcmil
定格電流(A)13.517.52432415776101125150192232269

一般仕様

ケースModified PPO
保護カバーPolycarbonate
導電板Brass / Nickel-Plated
使用周辺温度-25℃ ～ +55℃ (結露がないこと)
温度上昇導電金具の温度上昇値45℃以下
耐電圧2,500V 1min

端子ネジ仕様

・出力側仕様
電線AWG12~6
ネジM5
ネジ頭⊕PH2
トルク2.2N-m
適合圧着端子

外形寸法図

・SPD35-6*M5
・SPD35-6*M5-S
