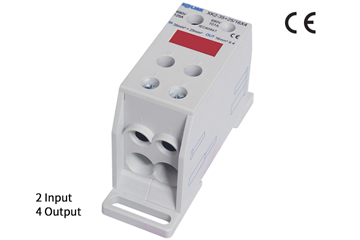

XK2-35+25/16*4
XK2シリーズ (挿し込み式配線型)
入力側：10~35㎟ x 1点 + 6~25㎟ x 1点
出力側：6~16㎟ x 4点
定格容量：690V 125V/101A
特長
省スペース・作業工数削減
作業時の安全性を向上
モデル一覧
| モデル | 定格容量 | 定格(IEC電線) 入力側 | 定格(IEC電線) 出力側 | 取付ネジ 入力側 | 取付ネジ 出力側 | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|
| XK2-35+25/16*4 | 690V 35:125A 25:101A | 1*10～35㎟ 1*6～25㎟ | 4*6～16㎟ | M8 x 1ea M5 x 1ea | M4 x 4ea | 81.0 x 28.0 x 50.0 | ネジ締結 DINレール取付 |
ワイヤの断面積別定格電流（IEC規格）
| 断面積 ㎟ | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 90 | 120 | 150 | 185 | 240 |
| AWG/kcmil | 17 | 16 | 14 | 12 | 10 | 8 | 6 | 4 | 2 | 0 | 00 | 000 | 250kcmil | 300kcmil | 350kcmil | 500kcmil |
| 定格電流(A) | 13.5 | 17.5 | 24 | 32 | 41 | 57 | 76 | 101 | 125 | 150 | 192 | 232 | 269 | 309 | 353 | 415 |
電線脱皮の表示部
ケーブル締結部
端子ネジ仕様
・入力側仕様
| 電線 | 1*10~35㎟ 1*6~25㎟ |
| ネジ | M8,M5 |
| ネジ頭 |   |
| トルク | 2.5N-m |
・出力側仕様
| 電線 | 4*6~16㎟ |
| ネジ | M4 |
| ネジ頭 | ⊕PH2 |
| トルク | 1.5~2N-m |
外形寸法図
