  5. GLY4シリーズ

GLY4シリーズ

リレーターミナルねじ式リレーターミナル

汎用LY形 4PDTリレー

特長

汎用LY形リレー

◎電源スイッチングに適した汎用リレーとして4極 10A(抵抗負荷)の負荷開閉が可能

高信頼性リレー

◎内部電圧2,000VAC(コイル－接点の間)の高信頼性リレー

UL,CE認証取得

モデル一覧

Modelコイル
定格電圧		タイプターミナル接点構成ソケット
(別売)
GLY4212424VDCCoil : LED indicatorPlug-in4PDTSLY40S
GLY411Y0200/220VAC
GLY411X0100/110VAC

コイル定格

 GLY42124GLY411Y0GLY411X0
定格電圧24VDC200/220VAC100/110VAC
定格電流69mA50Hz , 13.1mA / 60Hz , 11.2mA50Hz , 25.5mA / 60Hz , 21.8mA
コイル抵抗360Ω6,700Ω1,680Ω
動作電圧75% max.80% max. of rated voltage
復帰電圧10% min.30% min. of rated voltage
最大許容電圧110%110% of rated voltage (at 25℃)
消費電力approx. 1.5Wapprox. 2.5VA

接点定格

接点構成4PDT
定格電圧250VAC
定格電流10A (Resistive)
定格負荷
抵抗(AC-1)		10A at 250VAC , 10A at 30VDC
定格負荷
モーター(AC-15)		1/3HP , 120VAC　1/2HP , 240VAC
接点材質Ag alloy

リレー仕様

接点抵抗50mΩ max.
動作時間20ms max.
復帰時間20ms max.
電気的寿命1,800 operations/hr ≧ 2 × 10^5 cycles
機械的寿命18,000 operations/hr ≧ 1 × 10^7 cycles
絶縁抵抗500MΩ min. (at 500VDC)
絶縁耐力Between contacts and coil : 2,000VAC / 1min (Leakage current 1mA)
Between contacts : 1,000VAC / 1min (Leakage current 1mA)
耐振動性10~55Hz Dual amplitude : 1.0mm
耐衝撃性10G (Half a wave of pulses of sine : 11ms)
周囲温度-25 ~ +55℃
湿度35% ~ 85% RH
重量Approx. 65g

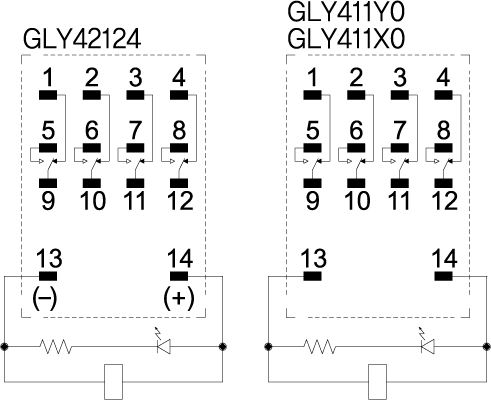

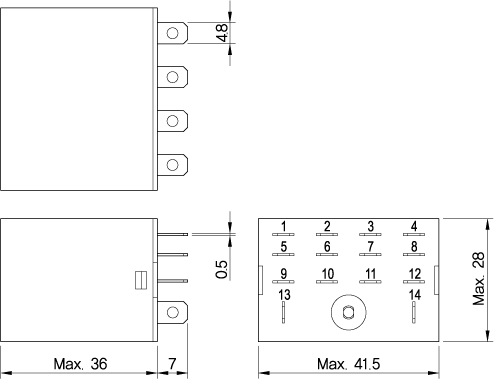

リレー　外形寸法図および結線図

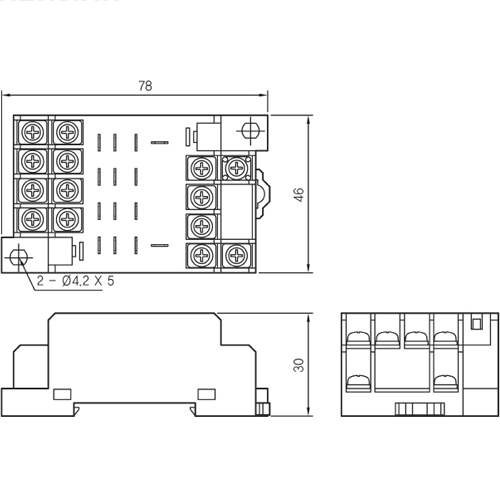

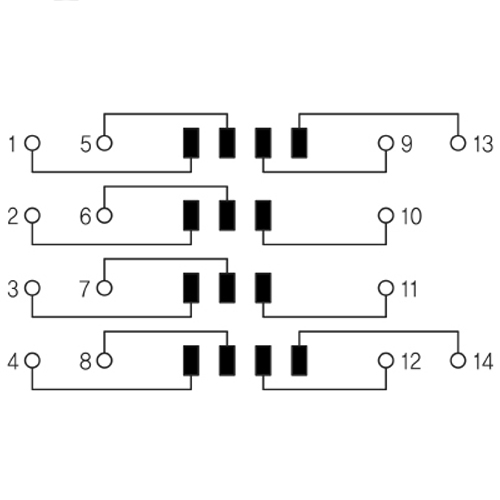

ソケット　外形寸法図および結線図

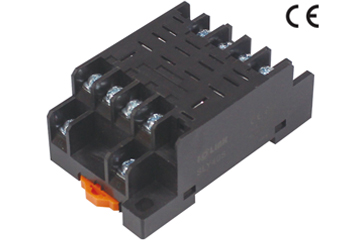

・SLY40S
