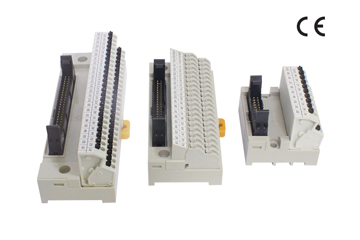

SAシリーズ

インターフェイス端子台プッシュ式端子台

プッシュ式Screwless(5.0㎜Pitch)

特長

ネジレスタイプのヨーロッパ式端子台搭載

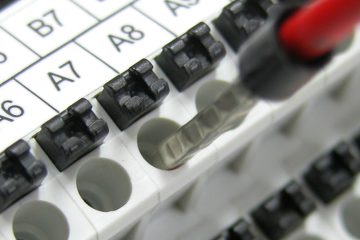

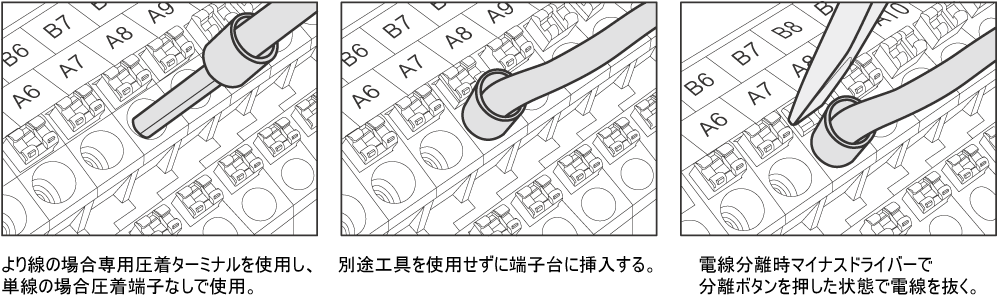

◎スプリング圧でしっかり固定されているので、振動がひどい環境でも結線信頼性に優れ、別途工具なしに簡単に電線を着脱出来るワンタッチタイプで結線作業がとても速い。

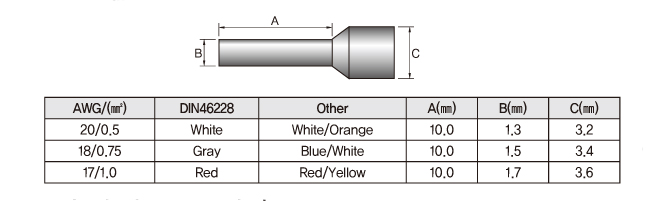

◎専用圧着端子を常時在庫確保して供給(ワゴ製品)
◎幅5mm端子台使用で製品の大きさが既存の"Y"型や"O"型端子台より1/3程度小さい。 (40極端子台の大きさ:107.0(L) ×48.0(W))
◎DINレールに取り付けて中板に固定出来る構造で使用が簡単
◎ノリル(難燃性グレードUL94V-0)材料を使用して電気的に安全

用途

◎ヨーロッパと欧米地域に輸出する装置
◎振動がひどい装置と環境(工作機、船舶、専用機)
◎小型化に必要な装置(半導体、LCD/PDP装置等)

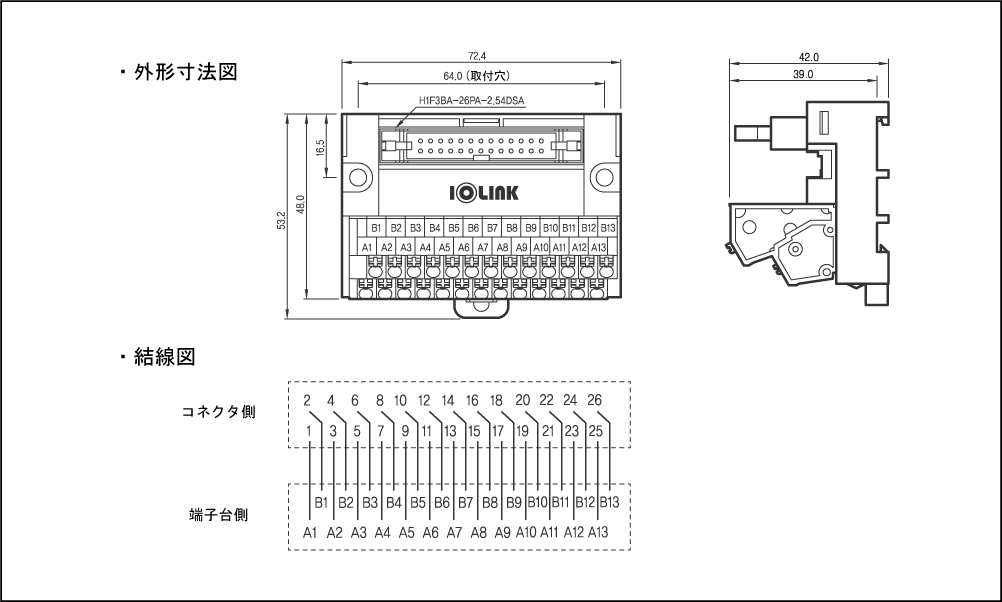

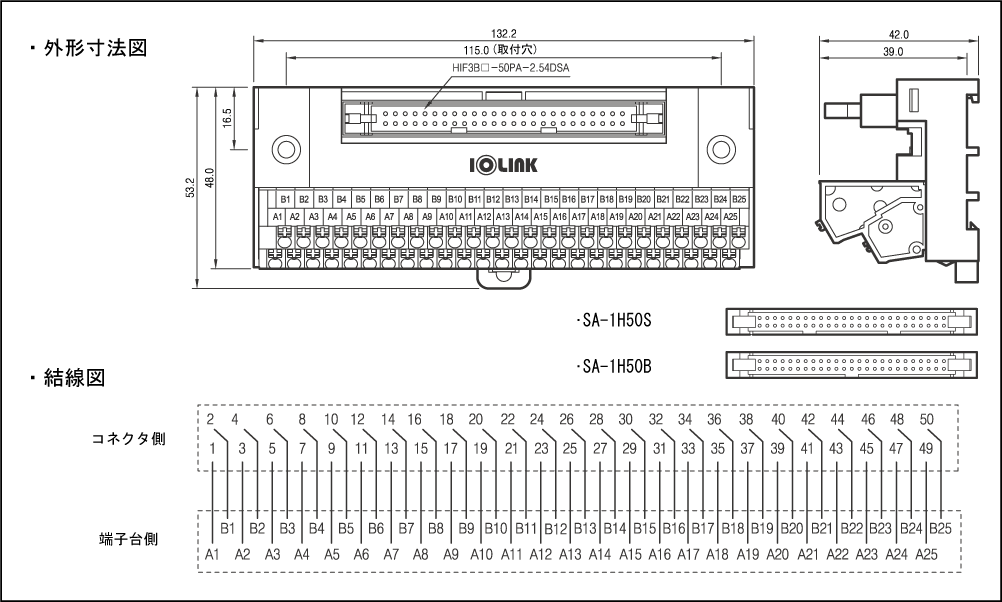

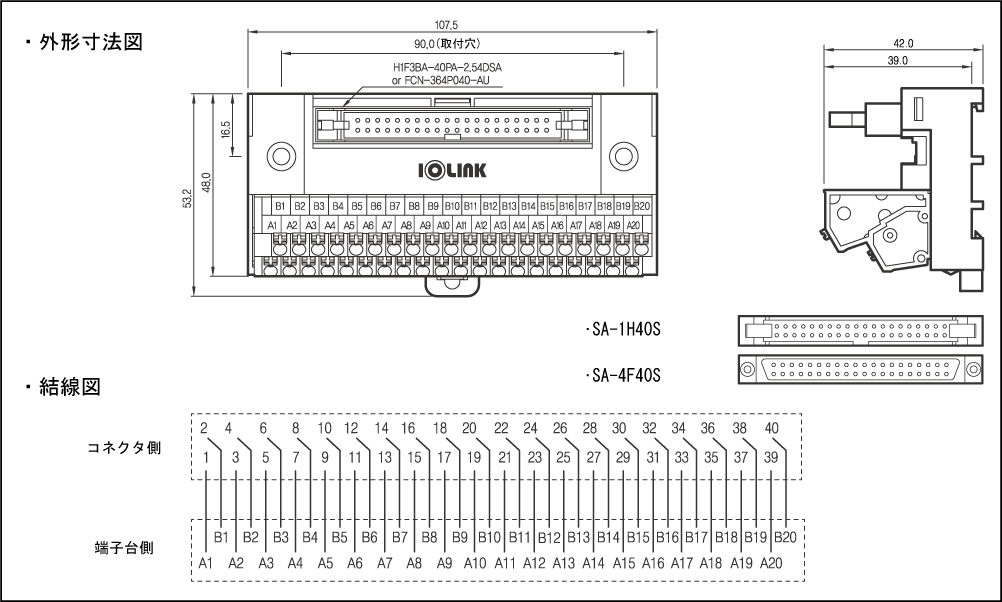

CAD図面

3D 図

モデル一覧

型式	極数(P)	実装コネクタモデル	ケーブル側コネクタ	製品寸法	取付方法
SA-1H20S	20	HIF-3BA-20PA-2.54DSA	HIF-3BA-20D-2.54R	57.5*48.0	スクリュー締結 DIN Rail(channel)
SA-1H26S	26	HIF-3BA-26PA-2.54DSA	HIF-3BA-26D-2.54R	72.4*48.0
SA-1H40S	40	HIF-3BA-40PA-2.54DSA XG4A-4031	HIF-3BA-40D-2.54R XG4M-4030	107.5*48.0
SA-4F40S	40	FCN-364P040-AU 1747053-1	FCN-367J040-AU 1903404-1	107.5*48.0
SA-1H50S	50	HIF-3BA-50PA-2.54DSA	HIF-3BA-50D-2.54R	132.2*48.0
SA-1H50B	50	HIF-3BB-50PA-2.54DSA	HIF-3BB-50D-2.54R	132.2*48.0

一般仕様

定格電圧	125V AC /24V DC
定格電流	1A
絶縁抵抗	100MΩ以上(DC 500V)
耐電圧	AC500V 1min
適合電線（単線）	0.5~1.5㎟
適合電線（より線）	UL:17~22AWG / IEC:1.0㎟
電線脱皮長さ	8～9㎜
使用周囲温度	-10℃~+50℃ 但し、結露がないこと
端子台	PA66
基板	Epoxt 1.6t
