  5. R8Tシリーズ

R8Tシリーズ

リレーターミナルねじ式リレーターミナル

1a、5Aリレー搭載 8点ターミナル
長寿命型/経済型の2機種ラインナップ

特長

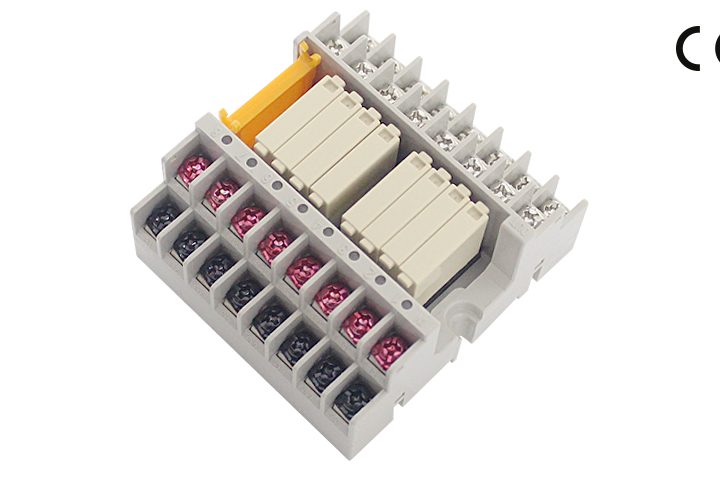

超小型8点リレーターミナル

◎ワークスペースの縮小、作業時間の短縮を実現
◎サイズ 62.7㎜ x 67.0㎜ x 36.4㎜の超小型汎用リレーターミナル

長寿命型および経済型の2機種ラインナップ

◎誘導性負荷、開閉頻度やノイズが多い負荷に適した長寿命型TAKAMISAWA NYPリレー
◎コストを意識した経済型PANASONIC PA-Nリレー

便利な機能

◎接点動作確認用LEDが付いており、動作状態の確認が容易
◎レールおよび基盤に取付出来る構造で作業が容易
◎リレー交換工具が付属しており、維持/保守が容易
◎付属のショートバーで配線が容易

CAD図面

モデル一覧

型式
Model搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		付属品サイズ
(W x D x H ㎜)		取付方法
R8T-YCTAKAMISAWA
NYP-24W-K		8点
(1a x 8)		DC24Vねじ式端子台ねじ式端子台独立独立8Pショートバー
x 2		62.7 x 67.0 x 36.4ねじ締結
DINレール取付
R8T-24VPANASONIC
APAN3124

リレー仕様

項目NYP-24W-KAPAN3124
接点接点構成1a1a
接点容量5A 250VAC
5A 30VDC		5A 250VAC
5A 30VDC
最大通電電流5A5A
最大開閉電圧270VAC
125VDC		250VAC
110VDC
コイル定格電圧24VDC24VDC
感動電圧16.1VDCコイル定格電圧の70%V以下
開放電圧2.4VDCコイル定格電圧の5%V以下
コイル抵抗(±10%)4,800Ω5,236Ω
定格消費電力120mW110mW
耐サージ電圧(接点-コイル間)5,080V6,000V
耐電圧(接点-コイル間)3,000VAC 1分間3,000VAC 1分間

一般仕様

ケースModified PPO
保護カバーPolycarbonate
基板Epoxy 1.6t / 2oz
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3 x 6L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子

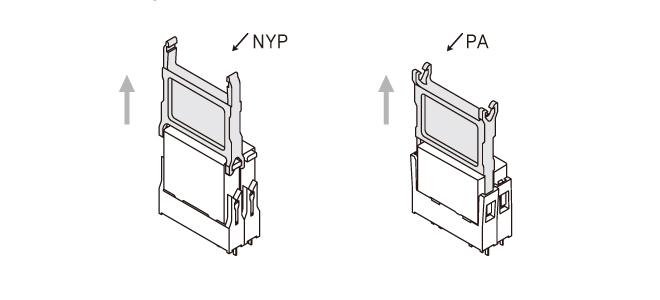

■ リレー交換方法

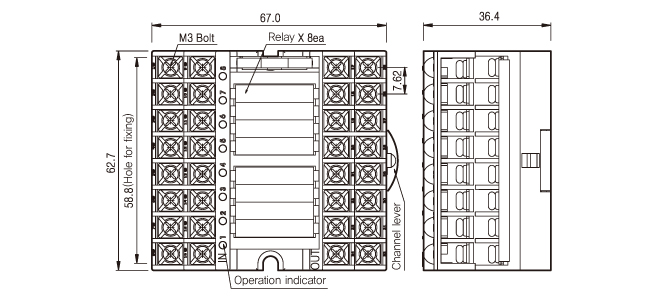

外形寸法図

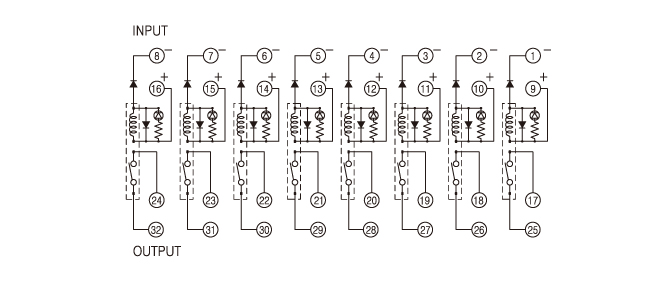

結線図
