  5. R4Aシリーズ

R4Aシリーズ

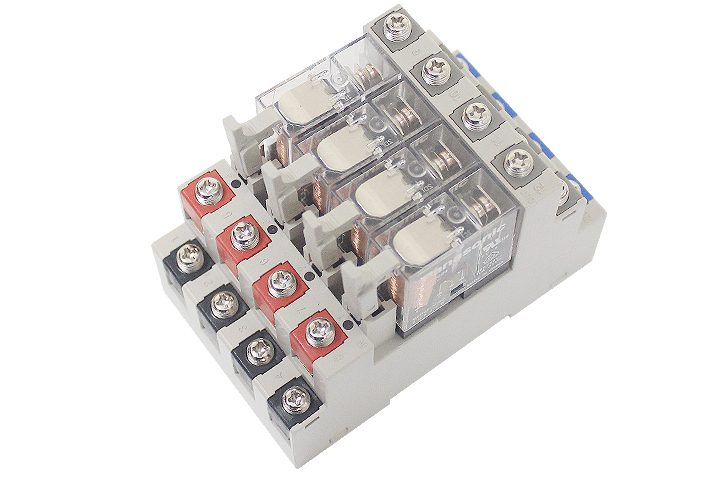

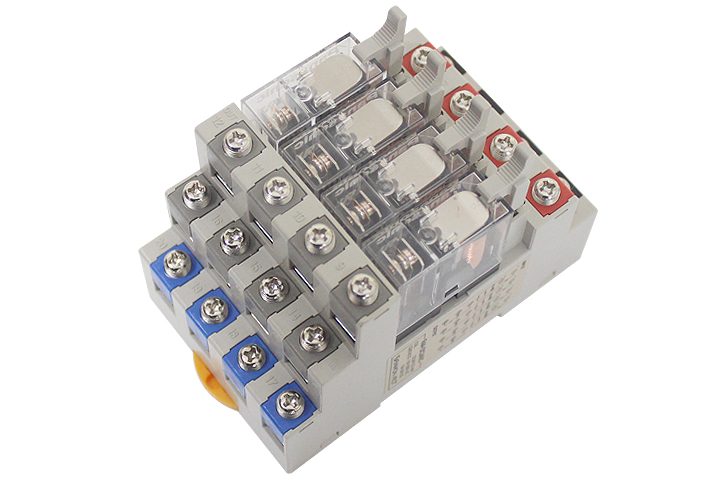

リレーターミナルねじアップ式リレーターミナル

1c、10Aリレー搭載 4点ターミナル
重負荷駆動に最適なSAMWON SHNリレー採用

<注意>　PANASONIC NHリレーの生産終了に伴い、2021年4月生産分よりSAMWON SHNリレーへ変更致します。

特長

SAMWON SHNパワーリレー搭載

◎接点定格電流10A/AC250V、10A/DC30Vで大型ソレノイドバルブ等、重負荷駆動に最適

大型リレーに適した安全設計

◎接点部に真鍮(0.8t)製伝導板を使用しており、10Aの接点容量を実現
◎ボルト等の導通部に安全カバーが付いており、作業者の安全性を確保できる

便利な機能

◎レールおよび基盤に取付出来る構造で作業が容易
◎ボルトカバーが付いているので最後まで緩めても外れることがない
◎内蔵レバーによりリレー交換が容易
◎付属のショートバーで配線が容易

CAD図面
3D 図

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		付属品サイズ
(W x D x H ㎜)		取付方法
R4A-DC24VCSAMWON
SHN12324		4点
(1c x 4)		24VDCねじ式端子台ねじ式端子台独立独立4Pショートバー
x 2		55.0 x 87.2 x 67.0ねじ締結
DINレール取付
R4A-AC110VCSAMWON
SHN110X1		115VAC
R4A-AC220VCSAMWON
SHN110Y2		230VAC

リレー仕様

MODELSHN12324SHN110X1SHN110Y1
ContactArrangement1c
Nominal switching capacity
(resistive load)		10A 250VAC / 10A 30VDC
Max. switching voltage250VAC / 30VDC
Max. switching power3,000VA , 360W
CoilNominal voltage24VDC115VAC230VAC
Pick-up voltage75% max. of Rated voltage80% max. of Rated voltage
Drop-out voltage10% min. of Rated voltage30% min. of Rated voltage
Coil resistance1,100Ω6,300Ω23,000Ω
Nominal operating powerApprox. 0.53WApprox. 1.0VA
Max. allowable voltage110% max. of Rated voltage
Initial breakdown voltage between contact and coil5,000VAC/min

一般仕様

ケースModified PPO
基板(リレーコイル側)Epoxy 1.6t
導電板(接点側)C2680 0.8t / C2100 0.3t
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3.5 x 10L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子

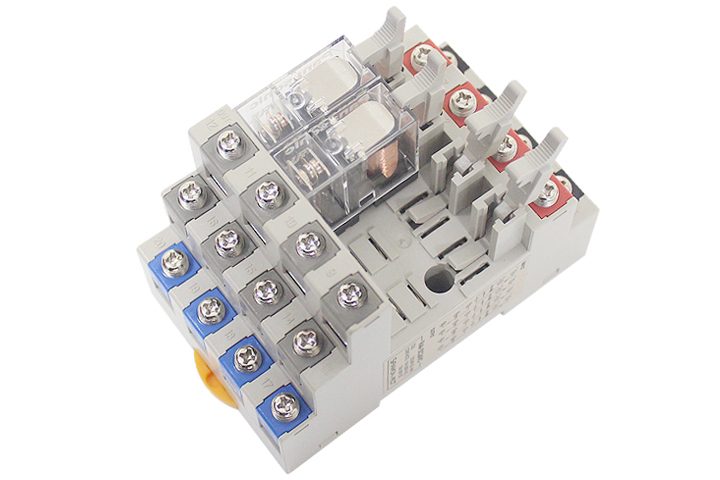

■ リレー交換方法
■ ねじアップ方式

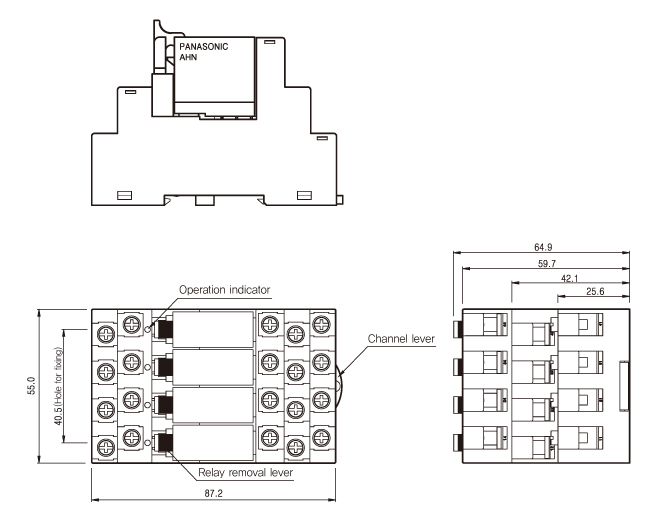

外形寸法図

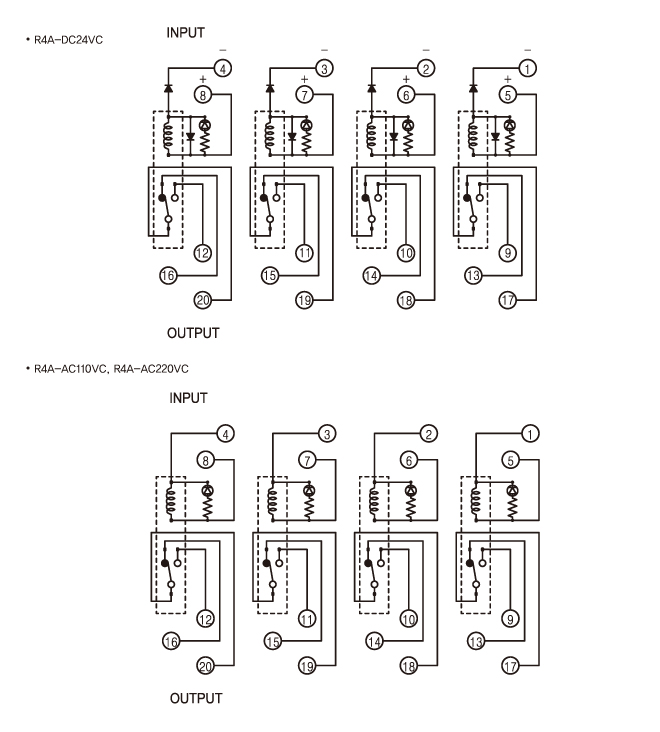

結線図
