R32C-Iシリーズ
リレーターミナルねじ式リレーターミナル
入力側の絶縁や極性変換用の32点リレーターミナル
特長
入力側の絶縁や極性変換用の32点リレーターミナル
優れた安全性と高寿命化に貢献
便利な機能
モデル一覧
| Model | 搭載リレー | I/O点数 | コイル 定格電圧 | 結線方式： 入力側 （リレーコイル側） | 結線方式： 出力側 （接点側） | コモン状態： 入力側 （リレーコイル側） | コモン状態： 出力側 （接点側） | 用途 | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|---|---|---|
| R32C-YN-INP | TAKAMISAWA NYP-24W-K | 32点 (1a x 32) | 24VDC | ねじ式端子台 | コネクタ MIL-C-83503準拠品(40Pin) | NPN | PNP | 極性変換用 | 174.0 x 70.0 x 39.5 | DINレール取付 |
| R32C-YP-INN | PNP | NPN |
||||||||
| R32C-YN-INN | NPN | NPN | 入力側の絶縁用 | |||||||
| R32C-YP-INP | PNP | PNP |
リレー仕様
| 項目 | NYP-24W-K | |
|---|---|---|
| 接点 | 接点構成 | 1a |
| 接点容量 | 5A 250VAC 5A 30VDC |
|
| 最大通電電流 | 5A | |
| 最大開閉電圧 | 270VAC 125VDC |
|
| コイル | 定格電圧 | 24VDC |
| 感動電圧 | 16.1VDC以下 | |
| 開放電圧 | 2.4VDC以上 | |
| コイル抵抗(±10%) | 4,800Ω | |
| 定格消費電力 | 120mW | |
| 耐サージ電圧(接点-コイル間) | 5,080V | |
| 耐電圧(接点-コイル間) | 3,000VAC 1分間 | |
一般仕様
| ケース | Modified PPO |
|---|---|
| 保護カバー | Polycarbonate |
| 基板 | Epoxy 1.6t / 2oz |
| 適合電線 | AWG22~16 (1.5㎟/MAX) |
| ねじ規格 | M3 x 6L |
| 締付トルク | 7~8Kgf・cm (0.68~0.78N・m) |
| 使用周囲温度 | -10℃~+50℃ 但し、結露がないこと |
■ 適合端子
■ リレー交換方法
■ PLC接続例
■ 主なPLC間の接続ケーブル
| PLC機種 | I/O CARD | PLC COMMON | I/O点数 | 適用モデル (極性変換用) | 適用モデル (入力側の絶縁用) | 数量 | 当社I/Oケーブル 型式 | 数量 |
|---|---|---|---|---|---|---|---|---|
| Q | QX41 | NPN | 32(入) | R32C-YP-INN | R32C-YN-INN | 1 | C40HF-□LB-MIN1 | 1 |
| QX42 | NPN | 64(入) | 2 | C40HF-□LB-MIN1 | 2 | |||
| A1S | A1SX41 | NPN | 32(入) | 1 | C40HF-□LB-MIN1 | 1 | ||
| A1SX42 | NPN | 64(出) | 2 | C40HF-□LB-MIN1 | 2 | |||
| A1SH42 | NPN | 32(入) | 1 | C40HF-□LB-MIN1 | 1 | |||
| NPN | 32(出) | 1 | --- | --- | ||||
| A | AH42 | NPN | 32(入) | 1 | C40HF-□LB-MIN1 | 1 | ||
| NPN | 32(出) | 1 | --- | --- | ||||
| Q | QX81 | PNP | 32(入) | R32C-YN-INP | R32C-YP-INP | 1 | C37HD-□LB-MIP1 | 1 |
| A1S | A1SX81 | PNP | 32(入) | 1 | C37HD-□LB-MIP1 | 1 |

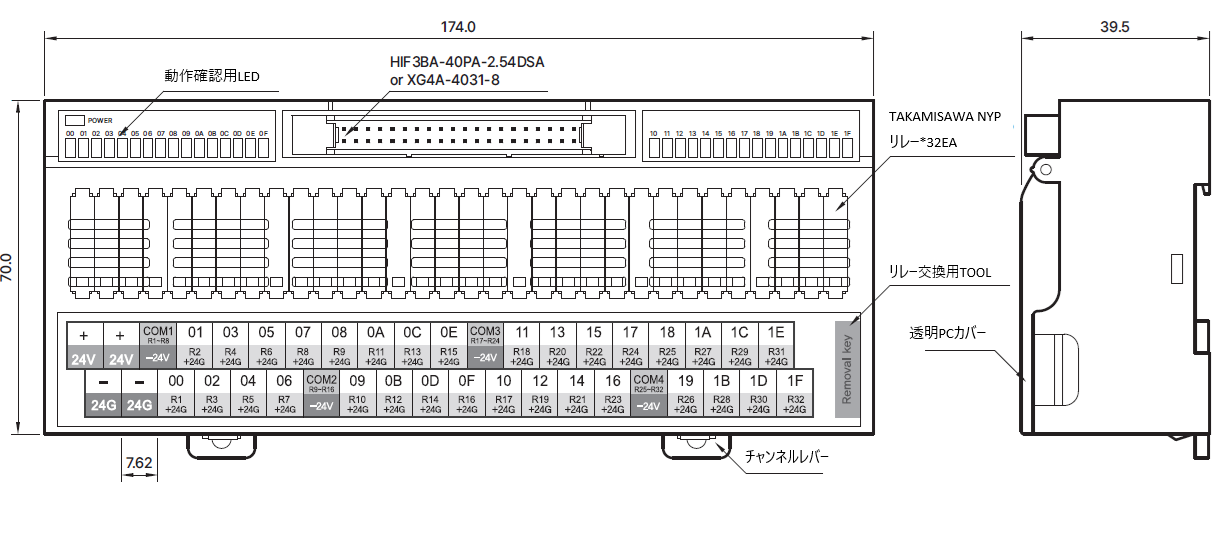

外形寸法図
結線図
