R4T-G6D
リレーターミナルねじ式リレーターミナル
1a、5Aリレー搭載 4点ターミナル
耐衝撃電圧に強く、信頼性の高いOMRON G6Dリレー採用
特長
モデル一覧
| Model | 搭載リレー | I/O点数 | コイル 定格電圧 | 結線方式： 入力側 （リレーコイル側） | 結線方式： 出力側 （接点側） | コモン状態： 入力側 （リレーコイル側） | コモン状態： 出力側 （接点側） | 付属品 | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|---|---|---|
| R4T-G6D | OMRON G6D-1A-ASI 24VDC | 4点 (1a x 4) | 24VDC | ねじ式端子台 | ねじ式端子台 | 独立 | 独立 | 4Pショートバー x 2 | 32.3 x 67.0 x 37.2 | ねじ締結 DINレール取付 |
リレー仕様
| 項目 | G6D-1A-ASI 24VDC | |
|---|---|---|
| 接点 | 接点構成 | 1a |
| 接点容量 | 5A 250VAC 5A 30VDC |
|
| 最大通電電流 | 5A | |
| 最大開閉電圧 | 250VAC 30VDC |
|
| コイル | 定格電圧 | 24VDC |
| 感動電圧 | 16.8VDC以下 | |
| 開放電圧 | 2.4VDC以上 | |
| コイル抵抗(±10%) | 2,880Ω | |
| 定格消費電力 | 200mW | |
| 耐衝撃電圧(接点-コイル間) | 6,000V | |
| 耐電圧(接点-コイル間) | 3,000VAC 1分間 | |
一般仕様
| ケース | Modified PPO |
|---|---|
| 保護カバー | Polycarbonate |
| 基板 | Epoxy 1.6t / 2oz |
| 適合電線 | AWG22~16 (1.5㎟/MAX) |
| ねじ規格 | M3 x 6L |
| 締付トルク | 7~8Kgf・cm (0.68~0.78N・m) |
| 使用周囲温度 | -10℃~+50℃ 但し、結露がないこと |
■ 適合端子

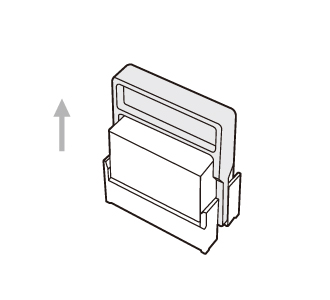

■ リレー交換方法
外形寸法図
結線図
